Blind Spot Warning [BSW] & Rear Cross Traffic Alert [RCTA]

#1 Сообщение Unitrue »

В новом Аутелндере 2017 года выпуска нас ждет новая система BSW - Blind Spot Zone, совмещенная с системой RCTA - Rear Cross Traffic Alert. Это уже не та знакомая всем система на базе дополнительных 4 датчиков парктроника сонара которая ставится на Pajero SPORT 16MY. в 17 году BSW+RCTA вынесли в отдельную независимую систему. Теперь роль "уловителя" играют 2 радара в заднем бампере, объединенных гейтвеем.
принцип работы
BSW
RCTA
Вся эта система завязана на многие компоненты системы
А индикацией выступает приборная панель и зеркала
Но это все на схемах, как же это выглядит в живую?

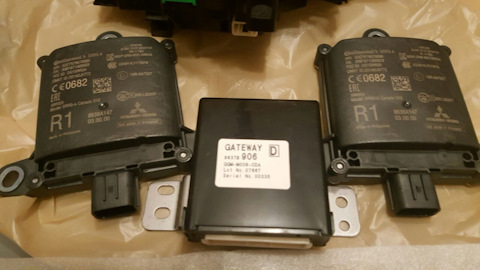

компоненты BSW
нам понадобится кнопочка, первая слева.
ну а дальше
ставим все на машину, параллельно меняя проводку.

что же дальше? Дальше нужно заставить это все работать =) это чуть позже
:P

Unitrue
Сообщения: 12
Зарегистрирован: 30 ноя 2016, 17:43
Откуда: Москва
Автомобиль: двухколесная колесница
Поблагодарили: 4 раза

BSW 2017

#2 Сообщение Unitrue »

продолжение и финал https://www.drive2.ru/l/466387269930976031/





Аватара пользователя
megaaxel
Администратор
Сообщения: 1047
Зарегистрирован: 09 ноя 2016, 16:50
Имя: Алексей
Откуда: Нарьян-Мар
Автомобиль: Outlander XL 2012 2.4 Ultimate+++, VW Tiguan 2.0 TSI
Благодарил (а): 99 раз
Поблагодарили: 140 раз
Контактная информация:

Blind Spot Warning [BSW] & Rear Cross Traffic Alert [RCTA]

#3 Сообщение megaaxel »

Где ты эти блоки достаёшь, неужели новые покупаешь?
Первый закон ремонта: нельзя починить то, что не сломано.

Unitrue
Сообщения: 12
Зарегистрирован: 30 ноя 2016, 17:43
Откуда: Москва
Автомобиль: двухколесная колесница
Поблагодарили: 4 раза

Blind Spot Warning [BSW] & Rear Cross Traffic Alert [RCTA]

#4 Сообщение Unitrue »

ага, новые, tckb нужны могу достать по сладкой цене
